Constante frictiescharnieren hebben een ingebouwde vaste weerstand. Dat betekent dat ieder type scharnier meerdere versies heeft met verschillende weerstanden. Bij instelbare frictiescharnieren wordt de weerstand door de gebruiker ingesteld. Hiermee kunt u met één type scharnier meerdere weerstanden realiseren.
Om het juiste scharnier te kunnen kiezen, dient vooraf bepaald te worden welke weerstand het scharnier moet kunnen leveren. Dit wordt op de volgende manier berekend:

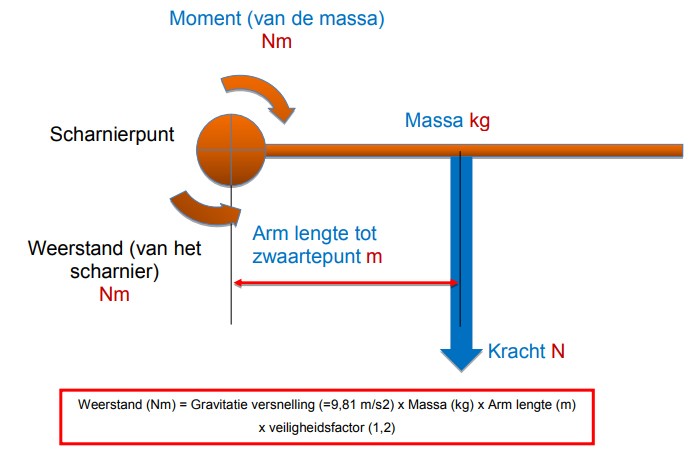

Het moment van de massa moet kunnen worden opgevangen door de weerstand van het frictiescharnier. Omdat de weerstand van het frictiescharnier tot maximaal 20% kan afwijken van de opgegeven waarde is het nodig om te rekenen met een veiligheidsfactor van 1,2.
De uitkomst van de berekening geeft aan welke minimale weerstand er nodig is om het moment van de massa te kunnen opvangen. Afhankelijk van het aantal scharnieren die in de toepassing gebruikt worden, wordt deze waarde door dat aantal gedeeld. De keuze van het frictiescharnier wordt nu beperkt tot de scharnieren die minimaal deze waarde voor de weerstand hebben.

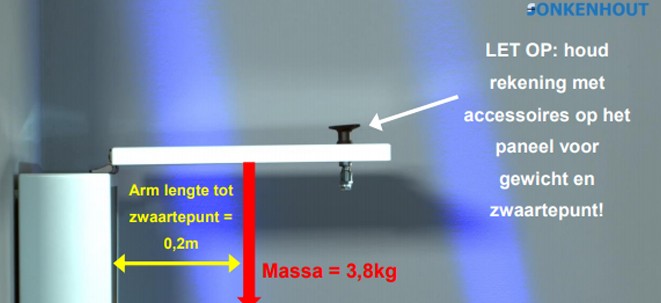

De berekening wordt als volgt:
In de productspecificaties van de frictiescharnieren staan alle beschikbare weerstanden vermeld. Bij symmetrische frictiescharnieren is de weerstand in beide richtingen gelijk. Bij de keuze voor een asymmetrisch frictiescharnier is het belangrijk om te letten op de draairichting van het paneel in de toepassing. De voorwaartse en tegengestelde draairichting hebben bij asymmetrische frictiescharnieren namelijk een andere weerstand. Dat is een voordeel omdat er minder kracht nodig is om het paneel te openen.

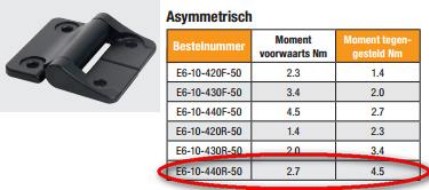

In de product specificaties van het scharnier “Constant Frictie, moment <5Nm (E6)” is er in dit voorbeeld gekozen voor de E6-10-440R-50. Het tegengesteld moment (4,5 Nm) "draagt" het paneel en houdt het in iedere positie vast. Het voorwaarts moment is lichter, zodat de kracht om te openen lichter is, wat bijdraagt aan het comfort.
Advies op maat
Onze engineers helpen u graag bij het selecteren van het juiste scharnier en geven advies over de opties met symmetrische en asymmetrische weerstand.
Bekijk hier ons assortiment openhoud en frictiescharnieren>>
